概述
 YQS系列井用潛水三相異步電動機為充水密封型三相異步電動機，主要用于在深井中驅動潛水泵提取地下水，為工礦企業、農田、牧場和居民生活提供生產和生活用水。本系列產品壽命長，易于維護，是目前最理想的深井提水設備。經多年的技術探索，YQS系列潛水電機也可以臥式使用，適用于工礦搶險、河道、水池、大型噴泉景觀等，性能穩定、噪音小、高效節能，更好應用于實際需要。
型號說明

電動機機座號與適用井徑對應表

適用條件
   1、電動機應完全潛入水中立式（或臥式適用），其潛入深度不大于70m,但不小于20m,最底位置距井底不少于5m（臥式使用時水位應高于潛水電機1m以上）。
   2、介質水溫不高于20℃。
   3、水中固體雜質含量（重量比）不超過0.01%。
   4、水中氯離子含量不得超過400mg/L；
   5、水中硫化氫含量不得大于1.5mg/L；
   6、介質水中不含腐蝕性物質，PH值在6.5-8.5范圍內。
   7、電機運行時內部應充滿潔凈的清水（可加防凍液）。

設備特點
★ 電機防護等級：IPX8，絕緣等級為F；
★ 充水式潛水電動機結構簡單，定轉子繞組和鐵心直接浸在水中，冷卻效果好、輸出功率大、效率較高。
★ 由于充水式潛水電動機內腔所充多為清水，使用過程中產生的滲漏對所安裝使用井水水質不會產生污染。
★ 充水式潛水電動機的定子繞組。鐵心很軸承均在水中工作，對定子繞組所使用上網導線及其加工工藝、接頭材料及包扎工藝、水潤滑軸承的結構、材料及加工工藝、鐵心與金屬材料的防銹防腐蝕處理等有很高的要求。

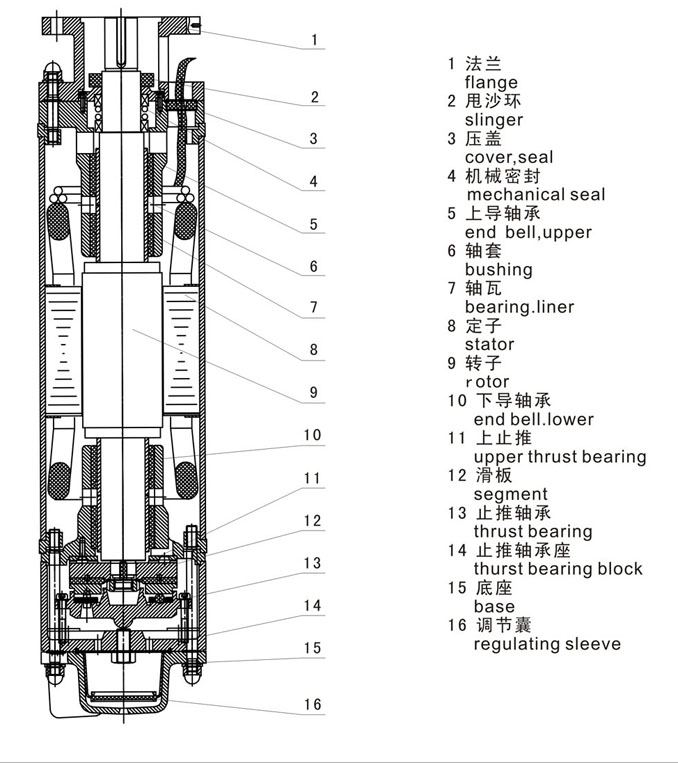

電動機結構

1、 潛水電機由定子、轉子、上下導軸承、下連接法蘭、底座、軸伸密封裝置等組成。
2、 潛水電機各止口連接處采用密封圈密封；軸伸密封根據水質含砂量多少，選擇不同方式的密封裝置。（含砂量大于0.01%時采用橡膠骨架油封；含砂量大于0.01-0.5%時采用機械密封）
3、 電動機下部裝有橡膠調節囊，其作用為當電機內部熱脹冷縮時及電機外部水位高低變化時，用以平衡電機內腔與水的壓力。
4、 電動機定子繞組采用耐水絕緣線，有良好的絕緣能力，繞組線與耐水JHS型電纜連接。
5、 潛水電機上、下導軸承座內裝有軸瓦，轉子下部裝有止推軸承。止推軸承由上、下止推軸承及滑板組成，用于承擔軸向力。


技術支持
   1、保證電機的引出電纜處端電壓為380（1±5%）V，頻率為50(1±1%)HZ（其它電壓或頻率須特殊訂貨）。
   2、電機的******運行電流不得大于銘牌上的標定值（即額定電流，配套廠家和用戶在選用和調試潛水電泵機組的電源控制設備時，應特別注意）；
   3、電機應選用合適的控制方式（可實現電機的過載、欠壓、斷相運行的保護并可根據水位自動控制電泵的起停）；
   4、電機為連續工作制（S1）。兩次起動時間間隔不得小于10分鐘；
   5、電機應可豎直使用，也可臥式使用（須特殊訂制）；
   6、用于水池或超過規定的井徑中時應加裝吸水罩，使電機表面的水流速度達到0.5-1m/s,以保證電機良好的散熱。吸水罩應將電動機和第一，二級泵包括在內。

供貨范圍
潛水電機主機（包括3米引纜），電纜的接頭絕緣粘帶（包括優質聚氯乙烯粘帶、自熔乙丙膠帶、丁基橡膠自粘帶）使用維護說明書1份，合格證1份裝箱單1份，木箱包裝。

注：當環境水或電網電壓、頻率不符合上述規定時，用戶可以提出要求，本公司提供訂制適用產品。

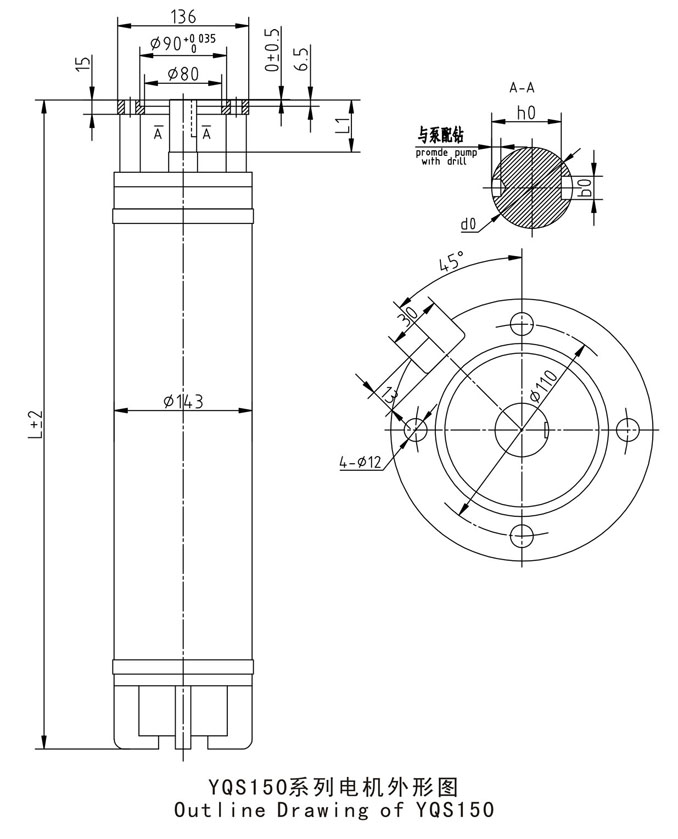

 YQS150系列井用潛水三相異步電動機

技術數據                                                                                       2級50HZ
